تاسیسات برقی ساختمان شامل مجموعه‌ای از تجهیزات و سیستم‌های الکتریکی است که برای تامین برق و روشنایی ساختمان به کار می‌روند. این تاسیسات باید به گونه‌ای طراحی و اجرا شوند که ایمنی و کارایی بالایی داشته باشند.
طراحی و تهیه نقشه های برق
اولین مرحله در تاسیسات برقی، طراحی و نقشه‌کشی است. در این مرحله، مهندس برق با همکاری معمار ساختمان، نقشه‌های برق را تهیه می‌کند. این نقشه‌ها شامل محل قرارگیری کلیدها، پریزها، سیستم‌های روشنایی، تلفن، آیفون و سایر تجهیزات الکتریکی است.
زیرسازی و لوله‌گذاری تأسیسات برقی ساختمان
پس از تهیه نقشه‌ها، مرحله زیرسازی و لوله‌گذاری آغاز میشود. در این مرحله، مسیرهای لوله‌کشی برای سیم‌ها و کابل‌ها مشخص میشود و لوله‌ها در دیوارها و کف ساختمان نصب می‌شوند. این مرحله شامل تراشیدن و کندن مسیر لوله‌ها و نصب قوطی‌های کلید و پریز است.
زیرسازی و لوله‌گذاری تأسیسات برقی ساختمان یکی از مراحل حیاتی در ساخت و ساز است که نیازمند دقت و رعایت اصول فنی و ایمنی میباشد. در اینجا، به بررسی مراحل مختلف زیرسازی و لوله‌گذاری تأسیسات برقی ساختمان می‌پردازیم.
۱. آماده‌سازی اولیه
قبل از شروع هرگونه عملیات تخریب و گودبرداری، باید از اهمیت ایمنی برق و جلوگیری از آسیب به محیط زیست و ایجاد خطرات برای انسان‌ها و حیوانات آگاهی داشت. مراحل اولیه شامل موارد زیر است:
- بررسی حریم برق: در صورت قرار گرفتن ساختمان در حریم شبکه‌های توزیع، باید با هماهنگی شرکت توزیع برق نسبت به رفع حریم اقدام شود.
- جمع‌آوری کنتورهای برق دائم و درخواست کنتور برق موقت برای انجام عملیات کارگاهی و ساختمانی.
- نصب تابلو برق موقت کارگاهی مطابق با استانداردها.
۲. اجرای سیستم اتصال زمین
پس از انجام عملیات تخریب و گودبرداری، باید سیستم اتصال زمین دائم یا موقت کارگاه اجرا شود. این سیستم باید به تابلوی برق موقت کارگاه متصل شود تا از خطرات ناشی از برق‌گرفتگی جلوگیری کند.
۳. بتن‌ریزی و آرماتوربندی فونداسیون
در این مرحله، بتن مگر به عنوان پوشش سیمان تمیزکننده برای جدا کردن خاک طبیعی از فونداسیون اجرا میشود. سپس آرماتوربندی فونداسیون انجام میشود که شامل موارد زیر است:
- خرید متریال استاندارد مانند میلگرد، نبشی، اتصالات مربوطه و تسمه مسی.
- اجرای همبندی اصلی و اضافی در مکان‌های الزامی مانند حمام، آشپزخانه و استخر.
۴. لوله‌گذاری برق
لوله‌گذاری برق یکی از مراحل مهم در تأسیسات برقی ساختمان است که باید با دقت و رعایت اصول فنی انجام شود. برخی از نکات مهم در این مرحله عبارتند از:
- استفاده از لوله‌های استاندارد: لوله‌های برق باید از جنس مناسب و با کیفیت باشند تا در برابر آسیب‌های مکانیکی و خوردگی مقاوم باشند.
- رعایت فواصل مجاز: لوله‌های برق باید با تأسیسات مکانیکی فاصله مناسب داشته باشند تا از تداخل و خطرات احتمالی جلوگیری شود.
- اجرای ماهیچه‌کشی: لوله‌های برق که در کف‌ها کار می‌شوند باید با سیمان ماهیچه‌کشی شوند تا در برابر آسیب‌های مکانیکی محافظت شوند.
- تراز کردن کل قوطی کلیدها و کشیدن خطِ تراز با چک لاین.
- شیار زدن مسیر لوله ها با شابلون ودستگاه شیارزن .
- نصب قوطی کلید روی دیوار توسط شابلون و تراز کردن دقیق آنها.
- جوشکاری و ساپورت زدن برای فیکس کردن لوله پولیکاهای که برای ورودی و خروجی لوله های که داخل جعبه فیوز آورده می شود.
- جوشکاری و ساپورت زدن برای فیکس کردن لوله پولیکاهای که برای ورودی و خروجی لوله های که داخل جعبه آنتن و تلفن آورده می شود.
- اجرای لوله پولیکا گذاری توسط گرما و خم کاری توسط مشعل و فنر و آب بندی آن توسط چسب پولیکا.
- جوشکاری و ساخت ساپورت برای سینی برق بر روی داکت مشخص شده از روی نقشه ( این سینی برق ها برای ورود کابل های
- برق تلفن آنتن ماهواره و ……. نیازهای ساختمان به طور مجزا داخل داکت های ساختمان فیکس و وارد باکس های مورد نیاز خود می شود).
- پوشش کامل روی لوله پولیکا های که در کف ساختمان کار شده است.
- نصب جعبه فیوز و تراز کردن آن در جاهای مشخص توسط نقشه.
- نصب جعبه آنتن و ماهواره و تلفن و تراز کردن آن در جاهای مشخص توسط نقشه.
- تامین ارتینگ ساختمان( نصب پلیت و سیم مسی وزغال ونمک برای راه اندازی چاه ارت و ازآنجا به سینی برق و به مصرف کننده ها) لوله فولادی گذاری در شرایطی که نقشه تعیین کرده است(در پارکینگ های اداره جات داخل روشنائی آسانسور وروشنائی موتور خانه)
اجرای سیم کشی برق

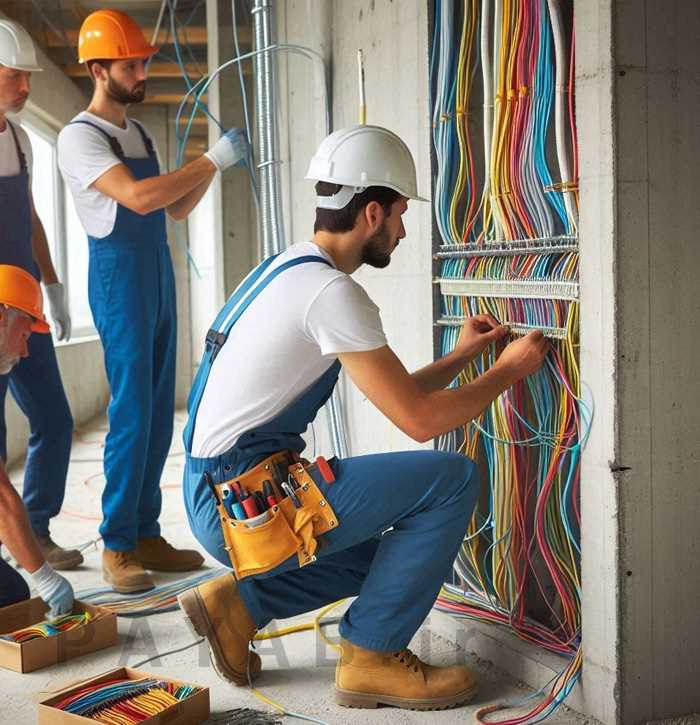

در این مرحله، سیم‌ها و کابل‌ها از طریق لوله‌ها کشیده می‌شوند. سیم‌کشی باید با دقت و بر اساس نقشه‌های تهیه شده انجام شود. انواع مختلف سیم‌کشی شامل سیم‌کشی روشنایی، تلفن، آنتن ماهواره و آیفون در این مرحله انجام میشود.
نصب تجهیزات برقی
پس از سیم‌کشی، نوبت به نصب تجهیزات الکتریکی می‌رسد. این تجهیزات شامل کلیدها، پریزها، چراغ‌ها، سیستم‌های امنیتی و سایر تجهیزات برقی است. نصب این تجهیزات باید با دقت و بر اساس استانداردهای ایمنی انجام شود.
- بستن کلید و پریز و تراز کردن آنها
- بستن ترمینال روی سر سیم ها.
- نصب دتکتور های دود و شستی آنها روی جاهای تعیین شده
- نصب فیوزها داخل جعبه فیوز و وایرشو زدن سرسیم ها و فیوز بندی آنها
- نصب آیفون تصویری بستن سوکتها و شستی های مربوط به آن.
- نصب آنتن مرکزی و سوئچینگهای مربوط به آن
- نصب سوئچینگهای ماهواره ( نصب و راه اندازی ماهواره برعهده شرکت های مربوط میباشد)
- نصب چشم لایتینگ در راه پله و پارکینگ ها
- نصب چشم لایتینگ در سرویسها برای هود مرکزی ( این چشم ها پس از عمل کردن به کنتاکتور و سپس کنتاکتور به سانتیفوژ فرمان داده و باعث تهویه سرویسها می شود)
- نصب نور مخفی های داخل سقف کاذب و کفی های روی سرامیک.
- نصب تابلوی برق موتورخانه (تجهیزات داخل تابلوبرق بر اساس نیازهای موتور خانه انتخاب و توسط تابلو ساز ساخته میشود)
- نصب پایه سینی برق روی دیوار وفیکس کردن سینی برق روی آن.
- نصب لوله زیرسینی برق وازآنجا روی الکتروموتورها و ترموستات ها و مصرف کننده های دیگر.
- کابل کشی از تابلوبرق روی سینی برق و داخل لوله ازآنجا سرالکترو موتورها و ترموستات ها و مصرف کننده ها.
- وایرشوزدن و شماره زدن سر سیم ها و بستن آن روی تخته کِلِم الکتروموتورها وترموستات ها و مصرف کننده ها واز آنجا به ترمینال زیر تابلو برق
تست و راه‌اندازی تجهیزات برقی
در مرحله نهایی، تمامی سیستم‌ها و تجهیزات نصب شده تست و راه‌اندازی می‌شوند. این مرحله شامل بررسی عملکرد صحیح سیستم‌ها و اطمینان از ایمنی و کارایی آنها است. هرگونه نقص یا مشکل باید در این مرحله شناسایی و رفع شود.
نکات مهم در تاسیسات برقی ساختمان
- ایمنی: رعایت اصول ایمنی در تمامی مراحل تاسیسات برقی ضروری است. استفاده از تجهیزات استاندارد و نصب صحیح آنها می‌تواند از بروز حوادث جلوگیری کند.
- کیفیت تجهیزات: استفاده از تجهیزات با کیفیت و استاندارد می‌تواند عمر مفید سیستم‌های برقی را افزایش دهد و نیاز به تعمیرات را کاهش دهد.
- نگهداری: نگهداری منظم و دوره‌ای از سیستم‌های برقی می‌تواند از بروز مشکلات جدی جلوگیری کند و کارایی سیستم‌ها را حفظ کند.
نتیجه‌گیری
تاسیسات برقی ساختمان یکی از بخش‌های حیاتی هر ساختمان است که نیاز به دقت و تخصص دارد. با رعایت اصول و استانداردهای ایمنی و استفاده از تجهیزات با کیفیت، می‌توان از عملکرد بهینه و ایمن سیستم‌های برقی اطمینان حاصل کرد.
