نشت یابی لوله و تشخیص ترکیدگی اصولی

در این نوشته میخوانید

نشت یابی لوله و تشخیص ترکیدگی

نشت یابی و تشخیص ترکیدگی لوله‌های مدفون

نشت یابی لوله‌های مدفون عملیاتی است که جهت شناسایی نشت در لوله‌های زیرزمینی به‌کار گرفته می‌شود.

این فرآیند با استفاده از تکنولوژی‌های پیشرفته انجام می‌شود تا از هدررفت آب و افزایش هزینه‌ها جلوگیری شود.



مزایای استفاده از نشت یابی و تشخیص ترکیدگی

مزایای استفاده از نشت یابی:

صرفه‌جویی در هزینه ها: با شناسایی سریع نشت، از هدررفت آب و هزینه های اضافی تخریب جلوگیری می‌شود.

حفظ منابع آبی: جلوگیری از هدررفت آب به‌ویژه در مناطق کم‌آب.

افزایش عمر مفید لوله ها: با شناسایی و تعمیر سریع نشت ها، عمر مفید لوله‌ها افزایش می‌یابد.

دقت بالا: استفاده از تکنولوژی های پیشرفته برای شناسایی دقیق نشت.

انواع نشتی در یک ساختمان و آپارتمان معمولی مسکونی

  1. نشتی و ترکیدگی لوله مربوط به سیستم آبرسانی , آب گرم و سرد مصرفی
  2. نشتی و ترکیدگی لوله مربوط به لوله کشی شوفاژ و گرمایش
  3. نشتی مربوط به لوله کشی فاضلاب
  4. نم و رطوبت مربوط به خرابی عایق رطوبتی کف سرویس‌ های بهداشتی و آشپزخانه مانندایزو گام و یا قیرگونی



انواع روش‌های نشت یابی و تشخیص ترکیدگی

ننشت یابی با روش صوتی و  آکوستیک:

رایج‌ترین و مؤثرترین روش نشت‌یابی، استفاده از دستگاه‌های آکوستیک است.

این دستگاه‌ها با گوش دادن به صداهای نشت در لوله‌ها، محل دقیق نشت را شناسایی می‌کنند.

نشت یابی با دوربین‌های حرارتی:

استفاده از دوربین‌های حرارتی برای شناسایی تغییرات دما که ممکن است ناشی از نشت باشد.

نشت یابی با استفاده از تجربه :

نشت‌یابی با استفاده از تجربه یک روش موثر و سنتی برای شناسایی نشت در لوله‌ها و سیستم‌های آبی است. این روش بیشتر بر مهارت ها و دانش فنی افراد مجرب تکیه دارد و می‌تواند در بسیاری از موارد به سرعت و دقت مناسب نشت را شناسایی کند.

نشت یابی با گازهای ردیاب:

با تزریق گازهای خاص به درون لوله و استفاده از حسگرهای حساس، محل نشت شناسایی می‌شود.

نشت یابی با رادار نفوذی به زمین (GPR):

استفاده از امواج رادیویی برای شناسایی نشت در عمق زمین.

نشت یابی با استفاده از فناوری های نوین:

مانند استفاده از سنسورها و دستگاه‌های دیجیتال پیشرفته.



انواع روش‌های نشت یابی و تشخیص ترکیدگی متداول در ایران

  1. نشت یابی و تشخیص ترکیدگی با روش صوتی و آکوستیک
  2. نشت یابی و تشخیص ترکیدگی با دوربین‌های حرارتی
  3. نشت یابی و تشخیص ترکیدگی با استفاده از تجربه



مراحل نشت یابی و تشخیص ترکیدگی صوتی

هنگامی که آب از طریق ترکیدگی لوله‌ها نشت می‌کند، صدای خاصی ایجاد می‌شود که این صدای نشت توسط دستگاه‌های حساس به صدا قابل شناسایی است. این روش که به عنوان نشت‌یابی آکوستیک شناخته می‌شود، یکی از موثرترین و پرکاربردترین روش‌ها برای شناسایی نشت در لوله‌های زیرزمینی است.

فرآیند نشت‌یابی با روش آکوستیک

شناسایی صدای نشت با  استفاده از دستگاه‌های حساس به صدا

آب در حال نشت صداهایی با فرکانس‌های مختلف تولید می‌کند که شامل نویزهای فرکانس بالا تا فرکانس پایین می‌باشد.

دستگاه‌های آکوستیک مجهز به میکروفن‌های حساس هستند که می‌توانند این صداها را تشخیص دهند و محل دقیق نشت را شناسایی کنند.



تجزیه و تحلیل صداها:

صداهای جمع‌آوری شده توسط دستگاه‌ها تجزیه و تحلیل می‌شوند تا الگوهای صوتی مرتبط با نشت شناسایی شوند.

شناسایی محل دقیق نشت:

پس از تجزیه و تحلیل داده‌ها، محل دقیق نشت مشخص می‌شود و اقدامات لازم برای تعمیر انجام می‌گیرد.



این دستگاه‌ها برای تشخیص محل ترکیدگی لوله آب با استفاده از امواج صوتی ساخته شده‌اند. همان‌طور که می‌دانید، حرکت آب باعث ایجاد امواج صوتی می‌شود و در صورت ترکیدگی لوله، آب با شدت از لوله خارج می‌شود.

مهم نیست چقدر آب از لوله نشت می‌کند؛ حتی اگر سوراخ بسیار ریزی در لوله ایجاد شده باشد، این نشت آب باعث ایجاد امواج صوتی می‌شود که انسان قادر به شنیدن آن نیست.

این دستگاه تا عمق ۴۰ سانتی‌متر از سطح زمین را برای تشخیص ترکیدگی و نشت‌یابی لوله آب پوشش می‌دهد، اما نباید انتظار بیشتری از آن داشت، مگر اینکه میزان نشت آب بسیار زیاد باشد و امواج صوتی ایجاد شده قابل تشخیص باشند.





نکته مهم:

در صورتی که  نشتی مربوط به  لوله‌های فاضلاب باشد پیدا کردن این نوع از نشت به وسیله سیستم آکوستیک و صوتی امکان‌پذیر نمی‌باشد.

به این دلیل که در این لوله ها فشار وجود ندارد و خروج و چکه نم  صدای تولید نمی‌کند و همچنین چون اختلاف حرارتی زیادی تولید نمی‌کند پیدا کردن این نوع از نشت به وسیله دوربین حرارتی نیز بسیار مشکل می‌باشد.

در این صورت کارشناس مربوطه با حذف بقیه احتمالات ترکیدگی و نشتی به این  نتیجه می رسد که  که منبع نم و نشتی در لوله‌های فاضلاب می‌باشد.

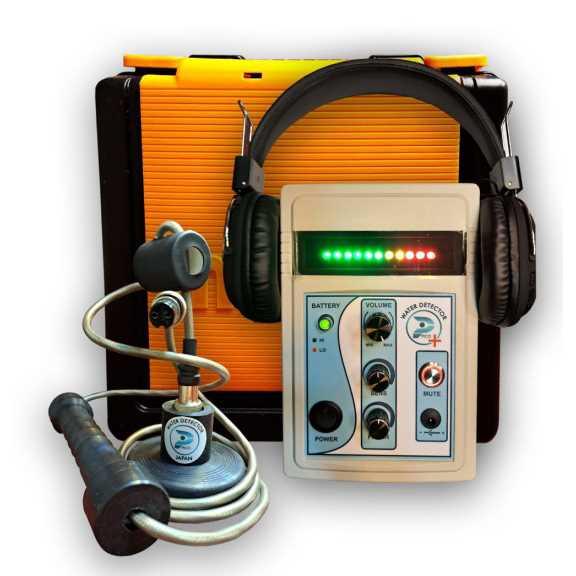

نشت یابی لوله و تشخیص ترکیدگی صوتی
نشت یابی لوله و تشخیص ترکیدگی صوتی



مراحل نشت‌یابی با استفاده از دوربین دستگاه حرارتی

نشت‌یابی با دستگاه حرارتی یکی از روش‌های موثر و پیشرفته برای شناسایی نشت در لوله‌های زیرزمینی است. در این روش، متخصصان با استفاده از تصویربرداری حرارتی، تغییرات دمایی در سطح لوله‌ها را شناسایی می‌کنند. هنگامی که مایعات از لوله‌ها نشت می‌کنند، معمولاً باعث ایجاد تغییر دما در محل نشت می‌شوند. این تغییرات دما به وسیله دستگاه‌های حرارتی قابل شناسایی است.



استفاده از دوربین حرارتی و شناسایی تغییرات دمایی

دستگاه نشت‌ یاب حرارتی دارای دوربین حرارتی است که تصاویر حرارتی از سطح لوله ها تهیه می‌کند. این تصاویر تغییرات دمایی که در نقاط مختلف سطح لوله ایجاد شده است را نشان می‌دهند.

هنگامی که مایعات نشت می‌کنند، تغییرات دمایی ایجاد می‌شود که توسط دوربین حرارتی شناسایی می‌شود. این تغییرات به صورت نقاط گرم تر یا سردتر در تصاویر حرارتی نمایش داده می‌شوند.

تحلیل تصاویر حرارتی

متخصصین و سیستم کامپیوتری دستگاه با تحلیل تصاویر دریافت شده، می‌توانند محل دقیق نشت را شناسایی کنند. این تحلیل‌ها بر اساس الگوهای دمایی و تغییرات مشاهده شده انجام می‌شود.

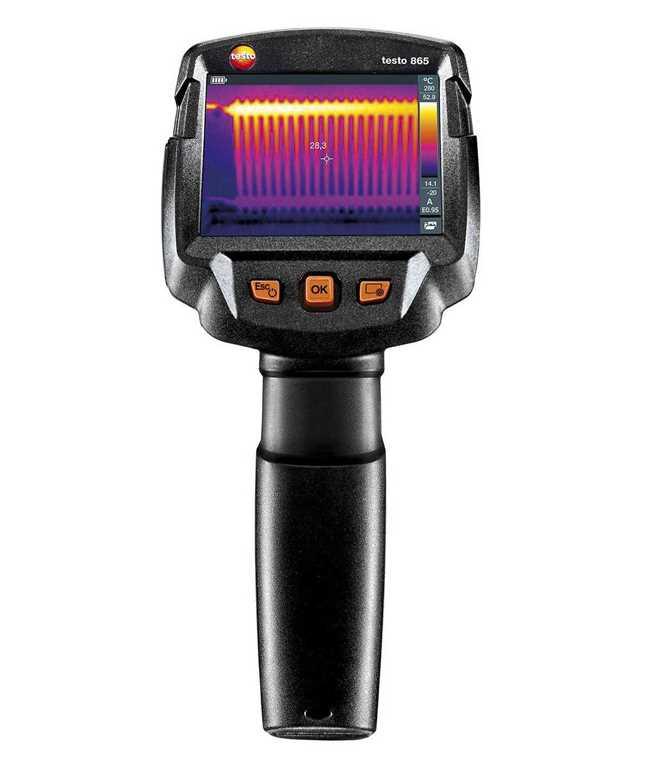

نشت یابی لوله و تشخیص ترکیدگی حرارتی
نشت یابی لوله و تشخیص ترکیدگی حرارتی





آیا نشتی مربوط به  آب است یا مریوط به لوله های فاضلاب

در صورت وجود فقط نم و عدم افزایش تدریجی به نشتی  احتمال زیادی مربوط به لوله‌های فاضلاب می‌باشد به این دلیل که در لوله‌های فاضلاب فشار وجود ندارد و اکثر مواقع به صورت نم وز می‌کند و نشان داده می‌شود. (نشتی مربوط به  آب است)

در صورت مشاهده چکه و ریزش شدیدتر آب به احتمال زیاد نشتی مربوط به لوله‌های آبرسانی و یا گرمایش  می‌باشد چرا که در این لوله‌های فشار آب وجود دارد. (نشتی مربوط به  فاضلاب است)

در صورتی که تفاوت زیادی بین مبلغ قبض دو ماه متوالی وجود داشته باشد به احتمال زیاد نشتی مربوط به سیستم آبرسانی می‌باشد. (نشتی مربوط به  آب است)



در صورتی که تمام شیرهای آب در داخل واحد ساختمانی را بسته ولی کنتور همچنان کار کند نشتی مربوط به لوله‌های آب می‌باشد. (نشتی مربوط به  آب است)
